RFID 读写器射频一致性和协议一致性测试



产品简介:

读写器测试目的是进行UHF RFID标签协议符合性测试,本测试提供一个标准的标签模拟单元,标签模拟器硬件连接及读写器测试框图如下:

\

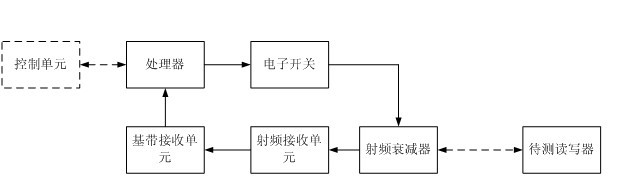

读写器测试框图

参数特点:
读写器射频一致性测试项目
测试项目
支持能力
工作频段检测
带宽检测
频率误差
调制深度
编码检测
时域检测
射频包络解调
多读写器频谱检测
密集配置频谱检测

读写器协议符合性测试项目
ISO/IEC 18000-6B(读写器)
读写器调制测试
读写器RF上电和下电参数
读写器解调和返回时间
读写器位速率
读写器命令测试
ISO/IEC 18000-6C(读写器)
读写器数据编码
读写器RF包络参数
读写器RF上电和下电参数
读写器前导码参数
读写器连接时限T2
读写器连接时限T3
读写器连接时限T4
读写器命令测试


测试软件界面截图


读写器测试软件界面截图


射频一致性测试截图 (多窗口显示)


RFID多窗口显示(显示标签信号,读写器信号,频谱,OBW


区域细节图放大(显示协议的细节内容)
