RFID 标签射频一致性和协议符合性测试



产品简介:

标签测试概述

该系统检测覆盖RFID标签如编码、命令等协议符合性项目以及标签的灵敏度、识读距离、写距离、反向识读距离、最小识别功率、频率特性、抗干扰特性等射频指标测试项目。
依据标准：
(1)     EPCTM Radio-Frequency Identity Protocols Class-1 Generation-2 UHF RFID Protocol for Communications at 860 MHz – 960 MHz Version 1.2.0
(2)     ISO/IEC 18000-6:2010Information technology -- Radio frequency identification for item management -- Part 6: Parameters for air interface communications at 860 MHz to 960 MHz
(3)     Tag Performance Parameters and Test Methods Version 1.1.0；
(4)     ISO/IEC TR 18047-6-2011Information technology，automatic identification and data capture techniques — RFID device conformance test methods — Part 6：Tesmethods for air interface communication at 860 -960MHz PART C
(5)     800/900MHz频段射频识别(RFID)技术应用规定(试行)

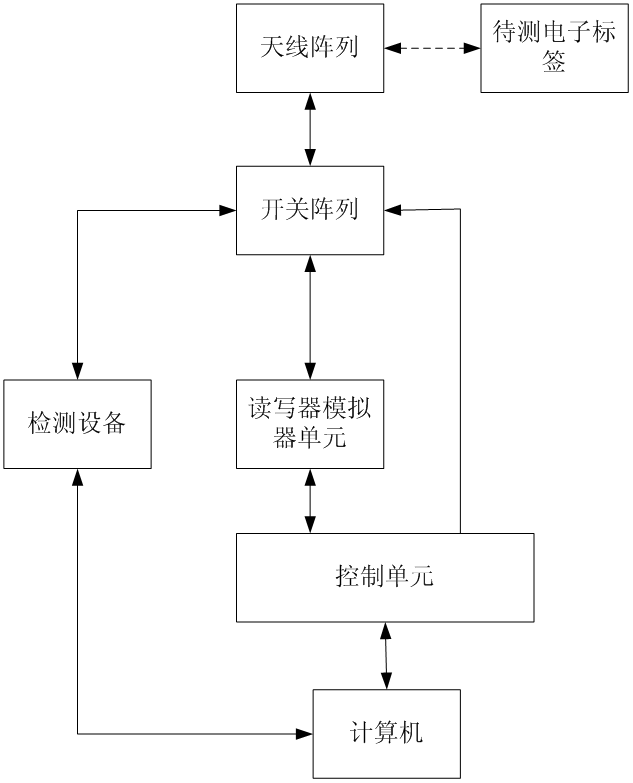

测试框图

标签测试目的是进行标签协议符合性测试和物理层性能测试。通过可配置的电参数，扫描测试标签协议的符合性能，读写器模拟器硬件连接及标签测试框图如下：
\

参数特点:
软件测试项目列表

ISO/IEC 18000-6B（标签）
标签解调和返回时间
标签响应时间
标签位速率
标签状态存储时间
标签激活功率
标签内存测试
标签命令测试
ISO/IEC 18000-6C（标签）
标签频率范围
标签解调性能
标签占空比
标签前导码
标签连接频率容差和变差
标签连接时限T1
标签连接时限T2
标签状态图
标签激活功率
标签内存测试
标签命令测试



























软件测试界面

软件概览图见下，主窗体从上至下分别代表了放大的通信序列图、颜色区分的读写器和标签图、可用于局部放大的缩略图。其中用颜色区分读写器命令、标签命令以及载波信号，方便观察整个通信的流程。


测试软件运行界面


标签测试软件界面截图


射频一致性测试截图 （多窗口显示）


RFID多窗口显示（显示标签信号，读写器信号，频谱，OBW）


区域细节图放大（显示协议的细节内容）
